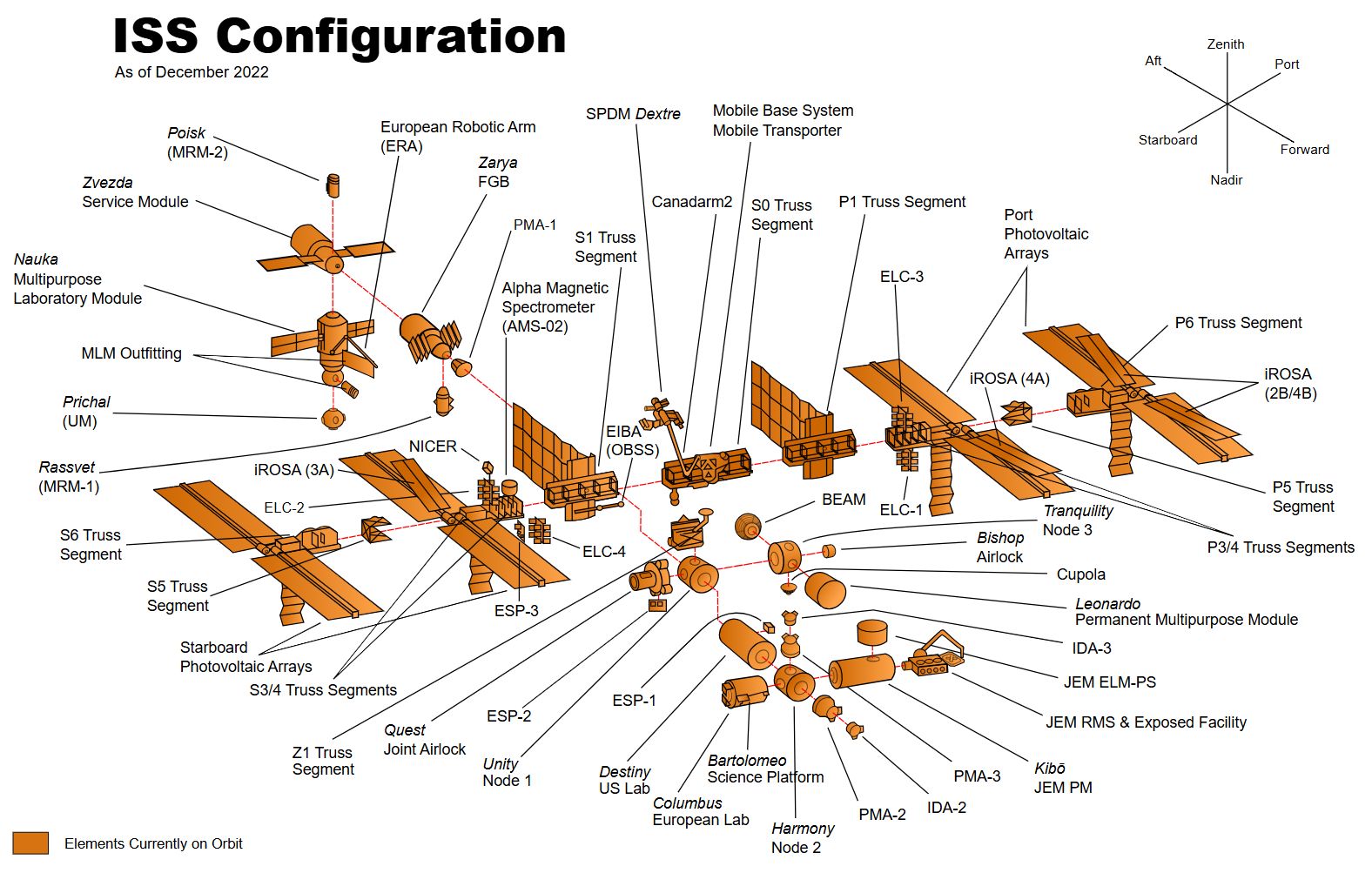

Comment est faite la Station Spatiale Internationale...

Visiteurs...

compteur internet

Page Facebook Fan de l'ISS

ISS infos

Passage visibles

ZARYA

Zarya (du russe : Заря́ « aube » ), ou Functional Cargo Block (FGB, acronyme latin du russe : функционально-грузовой блок, Founktsional'no-grouzovoï blok), est le premier module de la Station spatiale internationale (SSI ou ISS d'après l'anglais International Space Station) à être mis en service. Construit par la société russe GNPKZ Krounitchev pour le compte de la NASA, il est mis en orbite le 20 novembre 1998 par le lanceur russe Proton et est rejoint deux semaines plus tard par le module américain Unity, puis en 2000 par le module d'habitation pressurisé russe Zvezda.

Zarya est un module pressurisé de forme cylindrique d'environ 19 tonnes qui assure initialement une partie de l'approvisionnement en énergie électrique du segment russe de la Station à l'aide de ses panneaux solaires, permet de stocker du matériel, et contribue au contrôle de l'attitude de la Station spatiale durant les premières phases de l'assemblage. Depuis l'arrivée d'autres modules, Zarya sert principalement de lieu de stockage d'équipements, de pièces de rechange et d'ergols pour le module de propulsion de Zvezda.

Pour en savoir plus :

wikipedia

nasa

UNITY

Unity (également appelé Node 1) est le second module de la Station spatiale internationale, et le premier construit par les États-Unis. Unity est un module de type nœud qui, avec ses six ports d'amarrage permet de réunir 6 autres composants. Unity est le premier des trois modules de connexion qui équipent la StatioUnity (également appelé Node 1) est le second module de la Station spatiale internationale, et le premier construit par les États-Unis. Unity est un module de type nœud qui, avec ses six ports d'amarrage permet de réunir 6 autres composants. Unity est le premier des trois modules de connexion qui équipent la Station. Il joue un rôle structurel unique en reliant le segment américain au segment russe de la Station spatiale ainsi qu'en assurant la liaison mécanique avec la poutre qui supporte les principaux systèmes de production d'énergie et de régulation thermique ainsi que des pièces de rechange et certains équipements scientifiques.

Unity est un cylindre d'une masse à vide de 11 612 kg, 5,47 m de long et de 4,57 m de diamètre. Le module Unity contient 4 emplacements pour des rangements amovibles de type International Standard Payload Rack (ISPR).

Pour en savoir plus. Il joue un rôle structurel unique en reliant le segment américain au segment russe de la Station spatiale ainsi qu'en assurant la liaison mécanique avec la poutre qui supporte les principaux systèmes de production d'énergie et de régulation thermique ainsi que des pièces de rechange et certains équipements scientifiques.
Unity est un cylindre d'une masse à vide de 11 612 kg, 5,47 m de long et de 4,57 m de diamètre. Le module Unity contient 4 emplacements pour des rangements amovibles de type International Standard Payload Rack (ISPR).

Pour en savoir plus :

wikipedia

nasa

ZVEZDA

Zvezda (en russe : Звезда, signifiant étoile), DOS-8, ou encore module de service Zvezda, est un composant de la Station spatiale internationale (ISS). Il est chronologiquement le troisième module de la station, et comprend une partie des équipements de vie de la Station et permet d'héberger deux membres d'équipage. C'est le centre structurel et fonctionnel de la partie russe de la Station.

Le module est construit par la société RKK Energia. Zvezda est lancé par un lanceur Proton le 12 juillet 2000 depuis le cosmodrome de Baïkonour et s'amarre au module Zarya le 26 juillet 2000.

Pour en savoir plus :

wikipedia



POUTRE Z1

La première poutre, Z1, est lancée en octobre 2000 par le vol STS-92 et est utilisée comme point de montage temporaire pour la poutre P6 et des panneaux solaires attachés lors du vol suivant de la navette STS-97. La poutre Z1 est la première armature permanente installée sur la station, fournissant la base pour les additions futures des autres poutres. Elle contient le contrôle gyroscopique, des circuits électriques, des équipements de communications et deux générateurs de plasma destinés à neutraliser l'énergie électrique statique produite par les panneaux solaires.

Pour en savoir plus :

wikipedia

POUTRE P6





Les poutres P6/S6 supportent un ensemble de panneaux solaires et de radiateurs similaires à P4/S4. Les petits segments de poutres P5/S5 sont uniquement destinés à prolonger P4/S4 et à créer un espace suffisant entre les deux ensembles de panneaux solaires. La poutre P6, avec ses panneaux solaires, est lancée et mise en place très tôt (décembre 2000) par rapport aux autres éléments situés aux extrémités de la poutre (P5, S5, S6, et les panneaux solaires associés) ; elles sont temporairement fixées sur la poutre Z1, avant d’être déplacées à l'extrémité de l'élément P5 en octobre 2007.

DESTINY

Destiny est le laboratoire spatial pressurisé américain de la Station spatiale internationale. Il est mis en orbite par la navette spatiale américaine et assemblé à la Station spatiale en février 2001 au cours de la mission Atlantis STS-98.

Pour en savoir plus :

wikipedia

nasa

BRAS CANADARM 2





Le système de service mobile, (en anglais : Mobile Servicing System, ou MSS), également appelé par métonymie Canadarm 2, est un équipement externe de la Station spatiale internationale permettant de déplacer des modules et des équipements extérieurs de la Station et pouvant assister les astronautes au cours des sorties extravéhiculaires.

Le principal composant est le bras manipulateur Canadarm 2 (également appelé Space Station Remote Manipulator, ou SSRMS). Il peut être attaché sur un chariot mobile (le MBS) circulant sur la poutre de la Station. Canadarm 2 peut utiliser une « main » plus agile - le Special Purpose Dexterous Manipulator ou SPDM - surnommée Dextre pour les manipulations délicates. L'ensemble est commandé par les astronautes depuis l'intérieur de la Station grâce à deux stations de travail dédiées. Les astronautes doivent recevoir un entraînement au sol pour apprendre à utiliser le Canadarm 2.

Le système de service mobile est conçu et réalisé par la société MDA Space Missions (en) (anciennement appelée MD Robotics et encore avant, Spar Aerospace). C'est la principale contribution de l'Agence spatiale canadienne à la Station spatiale internationale.
Pour en savoir plus :

wikipedia

archive

SAS DE SORTIE OUEST





Quest est un des modules de la Station spatiale internationale situé dans le segment américain. Installé en 2001, il joue le rôle de sas pour les sorties extravéhiculaires des astronautes. Il est amarré au module de type « nœud » Unity.

Quest est un module d'une masse de 6,1 tonnes à vide, long de 5,5 mètres pour un diamètre maximum de 4 mètres. Il dispose d'un volume pressurisé de 34 m3. Quest est composé de deux cylindres de diamètre différent placés bout à bout, dont la structure est construite en aluminium : le cylindre le plus large, appelé sas d'équipement, est utilisé pour préparer la sortie dans l'espace tandis que le second cylindre plus étroit constitue le sas proprement dit.

Pour en savoir plus  :

wikipedia

nasa

COMPARTIMENT D'AMARRAGE PIRS



Le compartiment d'amarrage Pirs (russe : Пирс, ce qui signifie « ponton »), également dénommé « Stikovochny Otsek 1 » ou SO-1 (russe : Стыковочный отсек, « compartiment d'amarrage ») est un module russe de la Station spatiale internationale. C'est un des deux modules d'amarrage prévus à l'origine pour la station spatiale. Il est lancé le 14 septembre 2001 par une fusée Soyouz, amarré à un Progress modifié servant de module de propulsion, Progress M-SO1, et s'amarre automatiquement au port d'amarrage situé au nadir (du côté de la Terre) du module Zvezda. Après avoir été configuré par l'équipage de l'Expédition 3 au cours de trois sorties extravéhiculaires, il est mis en service. Il fournit à la station spatiale un sas pour les sorties extravéhiculaires des cosmonautes russes ainsi qu'un troisième port d'amarrage pour le module Progress ou Soyouz.

Pour en savoir plus  :

wikipedia

LA POUTRE DE LA STATION SPATIALE INTERNATIONALE





Dans l'article suivant je ne fais pas de détail de chaque poutre, l'article recense toutes les poutres de l'Iss.

La poutre de la Station spatiale internationale est une structure métallique de plus de 100 mètres de long qui porte les radiateurs qui dissipent l'excès de chaleur de la Station et les panneaux solaires qui lui fournissent son énergie. La poutre sert également de réceptacle à des palettes destinées à recevoir des expériences scientifiques. Elle supporte une voie ferrée sur laquelle circule le support du bras Canadarm 2 qui permet l'assemblage et la maintenance de la Station.

Du fait de son encombrement et de sa masse (plus de 100 tonnes) la poutre et les éléments qui s'y rattachent sont montés par éléments par la navette spatiale américaine et assemblés au cours de sorties extravéhiculaires par les occupants de la Station spatiale internationale.

La poutre est rattachée via le module central Unity à la partie pressurisée de la Station spatiale. Elle est perpendiculaire à l'axe de progression de la Station spatiale et donc à l'axe formé par les principaux modules pressurisés.

La poutre est construite par Boeing tandis que les panneaux solaires et les radiateurs sont réalisés par Lockheed Martin pour le compte de la NASA.
Pour en savoir plus :

wikipedia

SYSTÈME MOBILE DE SERVICE POUR CANADARM2

Le système de service mobile, (en anglais : Mobile Servicing System, ou MSS), également appelé par métonymie Canadarm 2, est un équipement externe de la Station spatiale internationale permettant de déplacer des modules et des équipements extérieurs de la Station et pouvant assister les astronautes au cours des sorties extravéhiculaires.

Le principal composant est le bras manipulateur Canadarm 2 (également appelé Space Station Remote Manipulator, ou SSRMS). Il peut être attaché sur un chariot mobile (le MBS) circulant sur la poutre de la Station. Canadarm 2 peut utiliser une « main » plus agile - le Special Purpose Dexterous Manipulator ou SPDM - surnommée Dextre pour les manipulations délicates. L'ensemble est commandé par les astronautes depuis l'intérieur de la Station grâce à deux stations de travail dédiées. Les astronautes doivent recevoir un entraînement au sol pour apprendre à utiliser le Canadarm 2.

Le système de service mobile est conçu et réalisé par la société MDA Space Missions (en) (anciennement appelée MD Robotics et encore avant, Spar Aerospace). C'est la principale contribution de l'Agence spatiale canadienne à la Station spatiale internationale.
Pour en savoir plus :

wikipedia

HARMONY



Le module Harmony (auparavant connu comme Node 2 - « nœud 2 ») est un des modules pressurisés de la Station spatiale internationale (ISS) construit en Italie qui assure la liaison entre le laboratoire européen Columbus, le module laboratoire américain Destiny et le module laboratoire japonais Kibō.

Le module est long de 7,2 mètres et a un diamètre de 4,4 mètres. Il a une masse de 14,5 tonnes au lancement et de 15,3 tonnes avec la charge utile. Le volume pressurisé est de 70 m3. C'est un module de type nœud c'est-à-dire que son rôle principal est d'assurer la liaison avec les autres modules. Il dispose à cet effet de 6 ports d'amarrage de type Common Berthing Mechanism (CBM) qui permettent de le connecter à d'autres modules ou à des vaisseaux spatiaux disposant du même type de port d'amarrage. La conception du module s'inspire à la fois de celle du module Columbus de l'Agence spatiale européenne et du module logistique multi-usages1. Le module Harmony contient 8 emplacements pour des rangements amovibles de type ISPR (baies). Les 8 modules qui sont installés fournissent de l'air, de l'électricité, de l'eau et d'autres systèmes de survie pour les astronautes.

Pour en savoir plus :

wikipedia

LE LABORATOIRE COLOMBUS



Le laboratoire européen Columbus, (ou Columbus Orbital Facility, plus simplement appelé Columbus), est un laboratoire spatial pressurisé construit en Italie et faisant partie de la Station spatiale internationale. Son lancement, initialement prévu fin 2004 est reporté principalement en raison de l'explosion de la navette spatiale Columbia en février 2003 et de l'arrêt des lancements qu'elle entraîne. Le lancement a finalement lieu le 7 février 2008 par la navette spatiale américaine Atlantis lors de la mission STS-122 et il est amarré à la Station depuis le 11 février 2008.

Ses utilisations scientifiques sont multiples et portent sur la science des matériaux, la physique des fluides, les sciences de la vie, la physique fondamentale et de nombreuses autres technologies. Plusieurs centaines d'expériences par an sont réalisées au sein de Columbus. La mise en fonctionnement du laboratoire permet à l'ESA de disposer de la possibilité d'utiliser 6 à 7 % de tous les équipements et des ressources de la Station spatiale internationale. Mais le plus important est le fait que les chercheurs européens peuvent désormais y mener des expériences scientifiques en continu et non plus, au coup par coup, selon les disponibilités des autres copropriétaires.

Pour en savoir plus :

wikipedia

LE LABORATOIRE KIBO



Le JEM (Japanese Experiment Module), baptisé Kibō (希望, « espoir », écrit en kana : きぼう) est un ensemble de composants et modules à vocation scientifique de la Station spatiale internationale développé par l'Agence d'exploration aérospatiale japonaise (JAXA). Ces composants sont mis en orbite dans le cadre de trois missions de la navette spatiale américaine en 2008 et 2009. Kibō qui est relié au reste de la Station spatiale via le module Harmony comprend cinq sous-ensembles dont le module pressurisé principal, des plateformes externes destinées à accueillir des expériences scientifiques, des pièces de rechange exposées dans l'espace ainsi que deux bras robotiques pour manipuler les composants extérieurs. La partie pressurisée contient un sas utilisé pour faire entrer ou sortir les expériences scientifiques et 32 rangements amovibles occupés par des équipements scientifiques et de support vie.
L'ensemble Kibō constitue la contribution du Japon pour la Station spatiale internationale.
Kibō est le plus grand module du segment américain de la Station spatiale internationale. Il est composé de cinq sous-ensembles : le module pressurisé principal, un deuxième module pressurisé fixé au premier, une palette EF attachée au module pressurisée servant de support à une dizaine d'expériences scientifiques exposées au vide, une palette attachée à la première permettant de stocker des expériences ou des pièces de rechange et enfin un bras télécommandé.
Pour en savoir plus :

MODULE POISK



Poisk (en russe : По́иск ; en français Recherche) ou MRM2 est un module spatial russe de la Station spatiale internationale de petite taille qui dispose d'un port d'amarrage pour les vaisseaux spatiaux et dispose d'un sas pour les sorties extravéhiculaires. Il est entré en service en novembre 2009. Poisk permet également de réaliser des expériences scientifiques à l'intérieur et à l'extérieur du module. C'est le premier module russe ajouté à la station spatiale depuis 2001. Outre sa fonction principale, il est conçu pour permettre des sorties extravéhiculaires.
Poisk est également connu sous l'appellation de « Mini module de recherche 2 » (Mini-Research Module 2 (MRM 2) et Малый исследовательский модуль 2, ou МИМ 2). Il s'est appelé initialement module d'accostage 2 (Stykovochniy Otsek 2 (SO-2)). Le changement de nom a pour origine l'ajout de supports extérieurs pour installer des expériences scientifiques.
Le module Poisk est lancé le 10 novembre 2009 par un lanceur Soyouz-U2,3 accouplé à un vaisseau Progress modifié (le Progress M-MIM2) depuis la base de Baïkonour au Kazakhstan. Selon la NASA Poisk transportait environ 800 kg de fret pour la station spatiale dont des combinaisons spatiales Orlan neuves, de l'équipement pour les installations de support de vie de la station spatiale, des fournitures médicales et des produits d'hygiène. Le 12 novembre Poisk réalise un rendez-vous automatique avec la station spatiale à l'aide de son radar Kours et s'amarre au port situé au zénith du module Zvezda.
Pour en savoir plus :

TRANQUILITY

Tranquility (également appelé Node 3 en anglais) est un élément de la Station spatiale internationale (ISS) construit en Italie qui reprend en partie le rôle du module d'habitation prévu à l'origine et dont la réalisation est annulée. Il permet grâce à ses 6 ports d'assurer la liaison avec 6 autres modules. Son rôle principal est de servir de quartier d'habitation, d'abriter les installations de support vie ainsi que le poste d'observation, la cupola. Celle-ci est utilisée pour piloter le bras Canadarm 2 chargé de déplacer les composants à l'extérieur de la Station spatiale. Tranquility est réalisé par Thales Alenia Space dans son usine de Turin pour le compte de la NASA. Il est installé en février 2010 dans le cadre de la mission STS-130 de la navette spatiale américaine Endeavour.
La construction de Tranquility par Thales Alenia Space et l'agence spatiale européenne résulte d'un accord de troc passé en 1997 avec la NASA : la construction de deux modules américains, Tranquility et Harmony est réalisée et financée par l'Europe en échange du transport du laboratoire européen Columbus par la navette spatiale américaine. Les spécifications de Tranquility se sont compliquées à la suite de l'abandon du module d'habitation dont Tranquility reprend certaines fonctions
Pour en savoir plus :

wikipedia

RASSVET



Rassvet (russe : Рассве́т; c'est-à-dire aurore) ou MRM-1 est un module russe de la station spatiale internationale pour l'accostage des vaisseaux russes et le stockage. Il a rejoint la station spatiale le 16 mai 2010 transporté par la navette spatiale américaine au cours de la mission STS-132. Rassvet est également connu sous l'appellation module d'accostage cargo (Docking Cargo Module ou DCM), mini module de recherche 1 (Mini-Research Module 1 ou MRM 1), Малый исследовательский модуль, ou МИМ-11.
Le module a été conçu et fabriqué par le constructeur russe RKK Energia à partir de la coque pressurisée utilisée pour les tests du module russe Science Power Platform dont la réalisation a été annulée en 2006. Rassvet doit être installé au nadir du module Zarya à l'aide du bras Canadarm23. Rassvet a deux ports d'amarrage : l'un sera utilisé pour l'accoupler au port d'amarrage situé au nadir du module Zarya tandis que le second servira de port d'amarrage pour les vaisseaux Soyouz et Progress. Il joue également le rôle de module de stockage. La décision de le construire est consécutive à l'annulation des deux modules de recherche russes.
Pour en savoir plus :
wikipedia

LA CUPOLA



 La Cupola est une coupole d'observation panoramique de la Station spatiale internationale (ISS), construite principalement par la société Alenia Space au titre de la participation de l'Italie au programme spatial européen. Elle offre aux astronautes une vue panoramique permettant à un opérateur de télécommander le bras robotique Canadarm 2 durant les opérations d'entretien et d'assemblage. Elle est également utilisée pour les opérations d'arrimage des vaisseaux spatiaux. Placée sur le côté de la station spatiale faisant face au sol terrestre, elle fournit un poste d'observation visuel exceptionnel sur la Terre. La Cupola est une extension du module Tranquility qui est assemblé à la Station spatiale au cours de la même mission de la navette spatiale américaine STS-130.
Conçu et construit principalement par la firme italienne Alenia (devenue Thales Alenia Space), la Cupola mesure environ 2 mètres de diamètre, 1,5 mètre de hauteur et pèse 1,8 tonne. La structure est en aluminium. La Cupola a la forme d'un dôme doté de six hublots sur les côtés et d'une fenêtre centrale zénithale procurant une vision panoramique sur 180°.
Chacun des hublots est fait de plusieurs lamelles de verre de qualité optique qui permettent de résister aux impacts des micrométéorites et qui peuvent être remplacées. Chaque hublot est équipé d'un volet de protection qui peut être fermé manuellement. La Cupola comporte un système de régulation thermique passif (revêtement extérieur) et actif (circuit d'eau connecté au système de régulation thermique du module Tranquility). La Cupola est également doté de bus d'interface 1553, d'interfaces vidéo et audio, ainsi que des connexions requises pour l'installation d'une des deux stations de contrôle robotique du bras Canadarm 2
Pour en savoir plus :

wikipedia
esa1   esa2    esa3

MPLM



Le Module logistique multi-usages (en anglais : Multi-Purpose Logistics Module ou MPLM) est un conteneur pressurisé utilisé dans le cadre des missions de la navette spatiale américaine pour transférer du fret à destination et en provenance de la Station spatiale internationale. D'une capacité de 10 tonnes, il est transporté dans la soute de la navette spatiale et amarré au module Unity ou au module Harmony de la Station. Lorsque les équipements et le ravitaillement qu'il contient sont déchargés, les résultats d'expériences et les déchets chargés, le Module logistique est replacé dans la soute de la navette pour le retour sur Terre.
L'Agence spatiale italienne ASI a construit trois modules. À la suite du retrait anticipé de la navette spatiale américaine, seuls deux d'entre eux sont utilisés. Le module Leonardo est amarré définitivement à la Station spatiale lors de la mission STS-133.
Pour en savoir plus ⤵️
wikipedia

BEAM

BEAM (acronyme de Bigelow Expandable Activity Module) est un module habitable expérimental développé pour la Station spatiale internationale qui doit permettre de tester la technique de l'habitat spatial gonflable. Le module, dont le volume interne pressurisé une fois déployé est de 16 m3, est amarré à la station spatiale en avril 2016 et il sera testé durant 2 ans. Cette expérience développée par la société Bigelow Aerospace pour le compte de la NASA en exploitant des technologies mises au point pour le projet TransHab doit permettre à l'agence spatiale américaine d'accroître sa maîtrise technologique de ce mode de construction qui permet une réduction de masse et donc de coût de lancement.
Pour en savoir plus :
wikipedia

SOYOUZ

Le Soyouz (Союз, qui veut dire Union en russe) est la capsule russe utilisée depuis 1967. Actuellement, elle sert uniquement à transférer les astronautes vers la Station spatiale internationale.

Le Soyouz-MS est la version la plus récente, une modification du Soyouz-TMA en service depuis 2016. Le vaisseau possède trois modules au lieu de deux. La capsule pèse 7,25 tonnes, mesure 10 mètres de hauteur et 2,65 mètres de largeur. Elle peut emporter jusqu’à trois membres d'équipage à son bord.

La capsule est lancée depuis un lanceur Soyouz 2.1a l’évolution la plus poussée de la R-7 Semiokra. La capsule possède un système de type sonde-cône pour s’arrimer à d’autres engins spatiaux. Contrairement à la capsule Voskhod, le Soyouz possède une tour de sauvetage au décollage.

CREW DRAGON

La Crew Dragon est une capsule moderne, la première à utiliser des commandes tactiles. Le premier vol d’essai avec équipage a eu lieu le , et le retour sur Terre fut un succès. La capsule est développée par une société privée, Space X, avec la collaboration de la NASA.

Elle a comme unique rôle de transporter les astronautes vers la Station spatiale internationale. Elle est lancée sur une Falcon 9, fusée également produite par Space X. C’est la première fois depuis neuf ans qu’une capsule spatiale américaine rejoint la Station spatiale internationale depuis l’arrêt en service des navettes spatiales américaines. La capsule peut transporter sept astronautes, comme la navette spatiale.

Elle mesure 8,23 mètres de haut et 3,96 de large. Elle pèse environ 13 tonnes. La capsule peut être réutilisée, ce qui est financièrement avantageux. Elle possède comme particularité d’avoir les propulseurs de secours, nommés SuperDraco, sur les côtés de la capsule.

Voilà maintenant en vidéo la construction de l'ISS auquel j'ai présenté dans les précédents posts.
La Station spatiale internationale est le plus grand des objets artificiels placés en orbite terrestre. Elle s'étend sur 110 m de longueur, 74 m de largeur et 30 m de hauteur et a une masse d'environ 420 tonnes en 2019.
L'assemblage en orbite débute en 1998.
La construction de la Station spatiale internationale s'achève en 2011.
